I cuscinetti per guida lineari, anche detti carrelli per guide lineari o blocchi, sono componenti da accoppiare alle guide lineari per creare un sistema di movimentazione.
Il pattino è costituito da elementi volventi e da un manicotto esterno, e il movimento lineare regolare fornito da questi carrelli significa che vi è un basso attrito lungo la rotaia durante lo scorrimento.
Caratteristiche dei pattini DHM pro
La serie MGN è caratterizzata da guide con forma compatta e leggere adatta a dispositivi di piccole dimensioni ma con alta precisione.
Comparabili per specifiche tecniche a quelle dei marchi più importanti come HIWIN, Bosch Rexroth, THK, ROLLON. I pattini per guide lineari DHM pro sono la serie professionale dei carrelli per sistemi lineari. Sono caratterizzati da coefficienti di carico equivalenti ai prodotti esistenti, e da un gioco radiale migliorato rispetto alla serie economica. La precisione e gli standard di qualità sono pari a quelli offerti dai grandi brand, e dunque si possono sostituire in sicurezza. Se cerchi un prodotto entry level scopri invece la linea DHM.
Ecco i punti principali della linea DHM pro dei carrelli per guide lineari MGN:
- Elevata rigidezza
- Movimento silenzioso
- Intercambiabilità del sistema (dimensioni standard)
- Attrito minimo
- Alta precisione
- Ottimo rapporto prestazioni/ qualità/ prezzo
- Il modello in acciaio inox è resistente alla corrosione
- Con foro per lubrificazione
- Precarico medio
Applicazioni di pattini con guide lineari
Un sistema lineare comprende la rotaia lineare e il blocco. Sono utilizzati in vari ambiti perché di semplice installazione. Inoltre il modello miniaturizzato, come MGN7, MGN9 e MGN12, grazie alle loro piccoli dimensioni possono essere installate anche in ambienti ristretti.
Sono disponibili carrelli in diverse dimensioni a seconda delle esigenze di progetto. Per poter completare il tuo sistema lineare dai un occhio alle guide lineari della linea DHM pro.

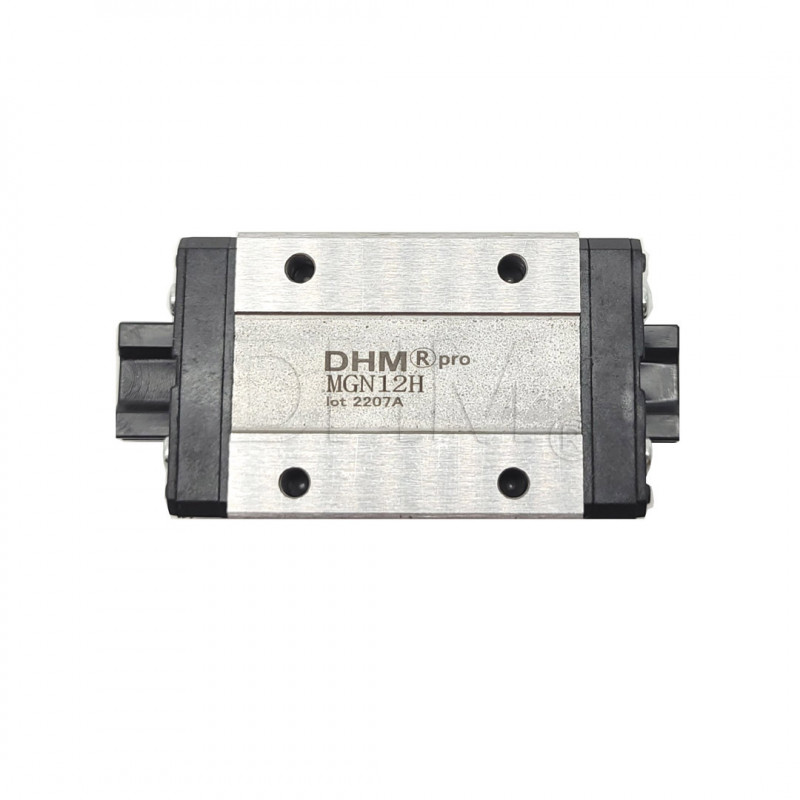

Questo modello è il pattino MGN12H, dunque adatto a guide lineari MGN12. È il formato lungo di carrello per guida lineare.
Materiale
Questo modello di guida lineare è in acciaio inox 440C. Si tratta di un acciaio inossidabile ad elevata durezza e resistenza alla
corrosione. Resistenza buona in ambiente corrosivo medio (atmosfera, acqua dolce, vapore acqueo, petrolio greggio,
benzina, gasolio, alcool, acidi deboli, prodotti alimentari, succhi di frutta). La tempra e la lucidatura a cui sono sottoposte le guide creano ottime condizioni di resistenza alla corrosione.
Precarico
Il precarico determina la rigidità della guida lineare. Più alto è il precarico, più rigida è la guida. Le guide libere possono oscillare, provocando rumori e vibrazioni. Ad esempio se utilizzate come guide in stampanti 3D eventuali vibrazioni sono visibili poi in fase di stampa direttamente nell’oggetto. Per questo i pattini forniti sono caratterizzati da precarico medio.
Pulizia e Lubrificazione
La lubrificazione è un elemento fondamentale al fine di garantire un corretto funzionamento dei sistemi a ricircolo di sfere. Deve essere effettuata sia alla prima messa in esercizio della guida sia durante l’attività lavorativa del sistema a intervalli periodici.
Una adeguata lubrificazione porta a dei vantaggi che allungano la vita dell’intero sistema lineare. In particolar modo porta a una riduzione nel sistema di:
- Corrosione
- Attrito
- Usura
- Impurità
Consigliamo una manutenzione ordinaria del sistema di movimentazione, e uno step di lubrificazione anche al primo utilizzo.
L’intervallo di rilubrificazione dipende dalla tipologia di ambiente operativo, dal tipo di carico, dalla frequenza di utilizzo e dalle distanze percorse dal pattino.
Per ambiente operativo si intende l’insieme dei fattori esterni al sistema, come ad esempio piccoli trucioli, materiale
asportato per abrasione, temperature circostanti, umidità. Per tipo di carico, invece, intendiamo quei fattori che influenzano in modo diretto il sistema, come urti, tipologie di carico torsionale e vibrazioni.
Consigliamo una frequenza di manutenzione e lubrificazione di 6 mesi, oppure ogni 3 se l’utilizzo è intenso o se le distanze percorse sono lunghe.
Si può utilizzare grasso al litio. Il grasso forma una pellicola di lubrificante tra le sfere in acciaio e la superficie di rotolamento delle guide lineari. Questo riduce l’attrito e impedisce inceppamenti.
Nota: non devono essere utilizzati lubrificanti contenenti MoS2 (Bisolfuro di Molibdeno) o grafite.
Avvertenze
Il frontale di ricircolo non deve essere sottoposto a urti. Eventuali urti possono influire sul ricircolo delle sfere e provocare anomalie di scorrimento. Le sfere non fuoriescono dalle guide lineari DHM pro quando smontate dalle rotaie in quanto i carrelli sono dotati di appositi fermi. Tuttavia, le sfere potrebbero cadere se si smontano rapidamente i carrelli dalla rotaia
o si inserisce la rotaia nel carrello in posizione inclinata. Smontare e montare i carrelli con cautela.
Precisioni e giochi radiali sono garantiti solo se si utilizzano carrelli e rotaie dello stesso kit, o dello stesso lotto. Sconsigliamo dunque di scambiare carrelli e rotaie rispetto alle combinazioni originali.
La precisione delle guide lineari è garantita dopo il montaggio della rotaia, dopo aver fissato le viti sulla rotaia e averla spinta sul piano di riferimento. Le rotaie possono essere installate in diversi modi. Potete trovare le specifiche nella guida dedicata:
Le rotaie non possono essere collegate tra loro in lunghezza. Nel caso dunque abbiate necessità di una misura più lunga selezionate la lunghezza più idonea al vostro progetto.
La confezione contiene: 1 x Carrello per guida lineare MGN12H - Acciaio inox 440C
