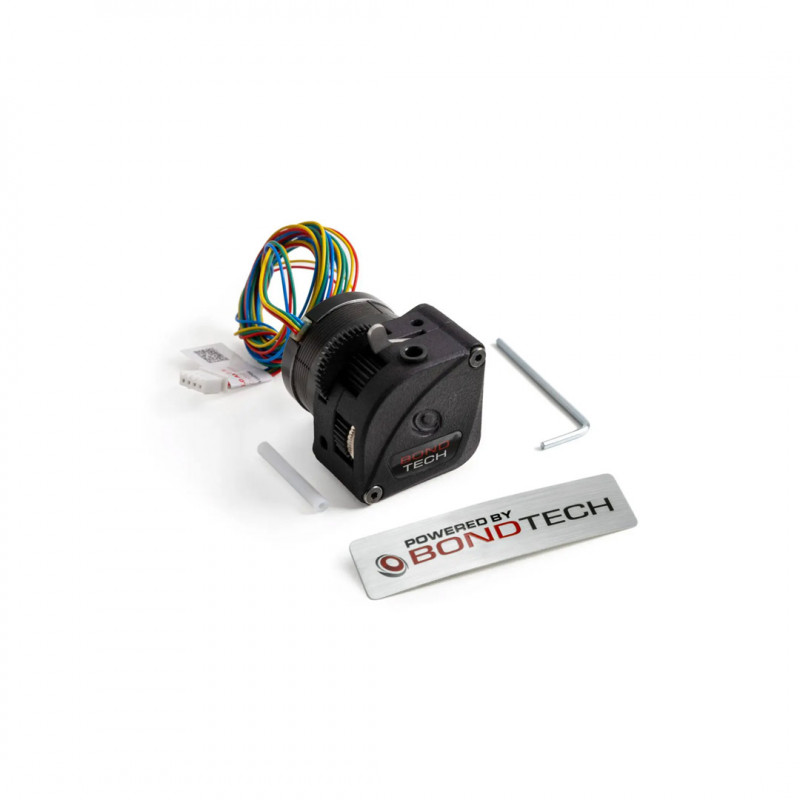

ESTRUSORE LGX® LITE
Valore di e-steps : 562 usando 16 microsteps; 1124 usando 32 microsteps.
Ingranaggi: acciaio temprato;
Compatibilità dei materiali : abrasivi, rigidi, semi-flessibili, flessibili e morbidi.
Fori di montaggio : M3
Schemi di montaggio : in basso (4 punti); a destra (2 punti), davanti al motore (2 punti), in alto (1 punto)
Fori sulla parte superiore del LGX® Lite : 5 mm di profondità
Fori sul lato del LGX® Lite : 5 mm di profondità
Fori sul fondo dell'LGX® Lite : 5 mm di profondità
La tensione massima di serraggio delle viti dell'estrusore è di 0,3 Nm

Per gli utenti di Klipper
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
distanza_di_rotazione = 200 * 16 / 562
distanza_di_rotazione = 5.7

Il calcolo di cui sopra presuppone i seguenti parametri:
il motore passo-passo è un motore da 1,8 gradi, quindi 200 come passi interi per rotazione;
i micropassi sono impostati a 16;
il valore di e-steps raccomandato per l'LGX® Lite è 562.

velocità di retrazione: 35 mm/s
distanza di retrazione (bowden) : ~5 mm (0,4 + lunghezza del tubo[mm] x 0,015)
distanza di retrazione (azionamento diretto) per materiali rigidi: 0,4 mm
distanza di retrazione (azionamento diretto) per materiali morbidi: 3 mm
Temperatura massima di funzionamento dell'ambiente: 90°C
Temperatura massima di funzionamento del motore passo-passo: 120? / 750 mA
Peso netto LGX® Lite: 48 g
LGX® Lite con motore peso netto: 141 g
Misure della confezione: 80x103x73 mm
Peso della confezione: 85 o 185 g

MOTORE PASSO-PASSO PERSONALIZZATO PER BONDTECH LGX
Connettore: Connettore JST-XH a 4 pin
Ingranaggio motore: 10 denti
Lunghezza del motore: 20 mm
Diametro del motore: 36mm
Peso: 93g
Corrente massima: 1.0 A / fase

Per utilizzare l?LGX, far funzionare il motore passo-passo con corrente tra ~0,45 e ~0,65A:
Sii vigile per quanto riguarda la temperatura della superficie del motore passo-passo.
Mantienilo abbastanza freddo da poterlo toccare. Abbassare la Vref altrimenti.

Lunghezza dei cavi: 1m
Angolo di passo: 1,8 gradi
Coppia massima a: 1800 PPS
Portata potenziale @ Coppia massima: 120mm^3/s
Classe: H, temperatura di picco nominale 180?
Temperatura massima di funzionamento / corrente: 120? / 750 mA
Produttore: LDO
Produttore SKU: LDO-36STH20-1004AHG(XH)

Come cambiare la corrente usando Vref
È molto difficile leggere la corrente che viene alimentata ai motori passo-passo. Per determinare tale corrente ci affidiamo al valore Vref. Il valore Vref è un riferimento di tensione misurato in VDC che può essere letto con un multimetro. Ci aiuta a impostare l'uscita di corrente del driver del motore passo-passo.

Diverse schede madri di stampanti 3D usano diversi driver per motori passo-passo. Ogni tipo di driver per motori passo-passo ha la sua formula per calcolare il Vref necessario per ottenere una corrente specifica. Ecco alcuni esempi:

Driver passo-passo TMC.
La formula per questi driver è Vref = ( I * 2.5 ) / Imax
Dove I è il valore di corrente target misurato in A; e Imax è 1,77 in modalità regolare e 1,2 in modalità SilentStepSticks.

Pololu A4998.
La formula per questi driver è Vref = I * 8 * R
Dove I è il valore di corrente target misurato in A; e R è il valore della resistenza di senso, che dipende da quale scheda stai usando. Melzis usa 0.1, le schede Creality Silent usano 0.15, ...



Per le specifiche tecniche vi invitiamo a visitare la pagina di supporto dedicata ai prodotti Bondtech: https://support.bondtech.se

L'oggetto che riceverete può differire per alcune caratteristiche da quello rappresentato in foto, a seconda del lotto di produzione. Nonostante ciò, la funzionalità è mantenuta.
