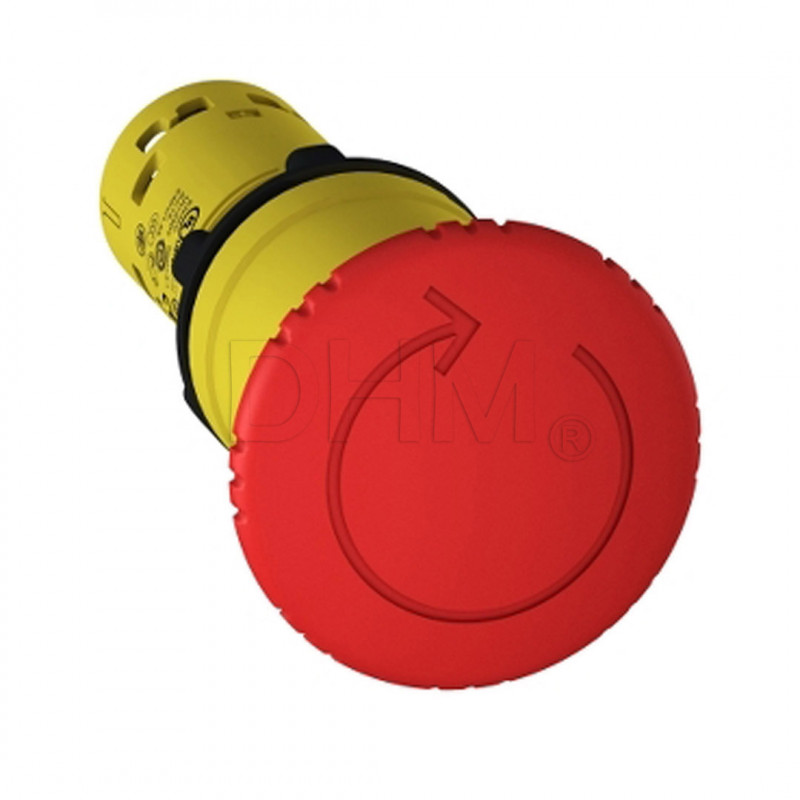

Pulsante emergenza Ø22 - rosso - testa fungo Ø40 - sblocco rotaz. - 2 NC Schneider Electric

Presentazione

• Gamma prodotto: Harmony XB7
• Tipo prodotto: Pulsante arresto di emergenza
• Nome dispositivo: XB7
• Diametro di montaggio: 22 mm
• Forma della testa: Circolare
• Tipo di operatore: aggancio meccanico
• Reset: Girare per sbloccare
• Tipo operatore: Rosso fungo Ø 40, non marcato
• Composizione e tipologia contatti: 2 NC
• Connessioni - morsetti: Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 / Morsetti di fissaggio a vite, 1 x 0,34...2 x 2,5 mm² senza estremità cavo conforme a IEC 60947-1
• Presentazione del dispositivo: Prodotto monoblocco

Caratteristiche tecniche

• Larghezza totale CAD: 40 mm
• Altezza totale CAD: 40 mm
• Profondità totale CAD: 72 mm
• Descrizione morsetti ISO n°1: (13-14)NO / (21-22)NC
• Peso netto: 0,035 kg
• Montaggio dispositivo: Foro di fissaggio - diametro: 22,5 mm 22,3 +0,4/0 conforme a IEC 60947-1
• Interasse di fissaggio: >= 30 x 40 mm (pannello del supporto) metallo - spessore: 1…6 mm / >= 30 x 40 mm (pannello del supporto) Plastica - spessore: 2…6 mm
• Tipo di fissaggio: Dado di fissaggio sotto la testa: 2…2,4 Nm
• Funzionamento dei contatti: A scatto
• Uso contatti: Standard
• Apertura positiva: Con conforme a IEC 60947-5-1 appendice K
• Durata meccanica: 100000 cicli
• Coppia di serraggio: 0,8…1,2 Nm conforme a IEC 60947-1
• Forma della testa (vite): Testa a croce compatibile con JIS NO 1 cacciavite / Testa a croce compatibile con Philips no 1 cacciavite / Testa a croce compatibile con pozidriv No 1 cacciavite / Scanalato compatibile con piatto Ø 4 mm cacciavite / Scanalato compatibile con piatto Ø 5,5 mm cacciavite
• Protezione contro i cortocircuiti: 4 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1
• Tensione nominale di isolamento [Ui]: 250 V (grado di inquinamento 3) conforme a IEC 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 4 kV conforme a IEC 60947-1
• Corrente nominale di impiego [Ie]: 0,1 A a 250 V, DC-13, R300 conforme a IEC 60947-5-1 / 0,22 A a 125 V, DC-13, R300 conforme a IEC 60947-5-1 / 0,75 A a 240 V, AC-15, C300 conforme a IEC 60947-5-1 / 1,5 A a 120 V, AC-15, C300 conforme a IEC 60947-5-1
• Durata elettrica: 1000000 cicli, DC-13, 0,3 A a 24 V, intervallo di funzionamento <216000 cicli/m, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C / 1000000 cicli, AC-15, 0,03 A a 230 V, intervallo di funzionamento <216000 cicli/m, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C / 1000000 cicli, AC-15, 0,09 A a 240 V, intervallo di funzionamento <108000 cicli/m, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
• Affidabilità elettrica: Λ < 5 x 10exp(-7) a 17 V e 5 mA conforme a IEC 60947-5-4

Ambiente

• Trattamento di protezione: TH
• Temperatura di stoccaggio: -40…70 °C
• Temperatura ambiente: -25…70 °C
• Classe di protezione contro le scariche elettriche: Classe II conforme a IEC 60536
• Grado di protezione IP: IP20 conforme a CEI 60529 (lato posteriore) / IP65 conforme a CEI 60529 (parte anteriore)
• Grado di protezione NEMA: NEMA 12 conforme a UL 50 / NEMA 3 conforme a UL 50
• Norme di riferimento: IEC 60947-5-5 / UL 508 / IEC 60947-1 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
• Certificazioni prodotto: GOST / CCC
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 15 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
