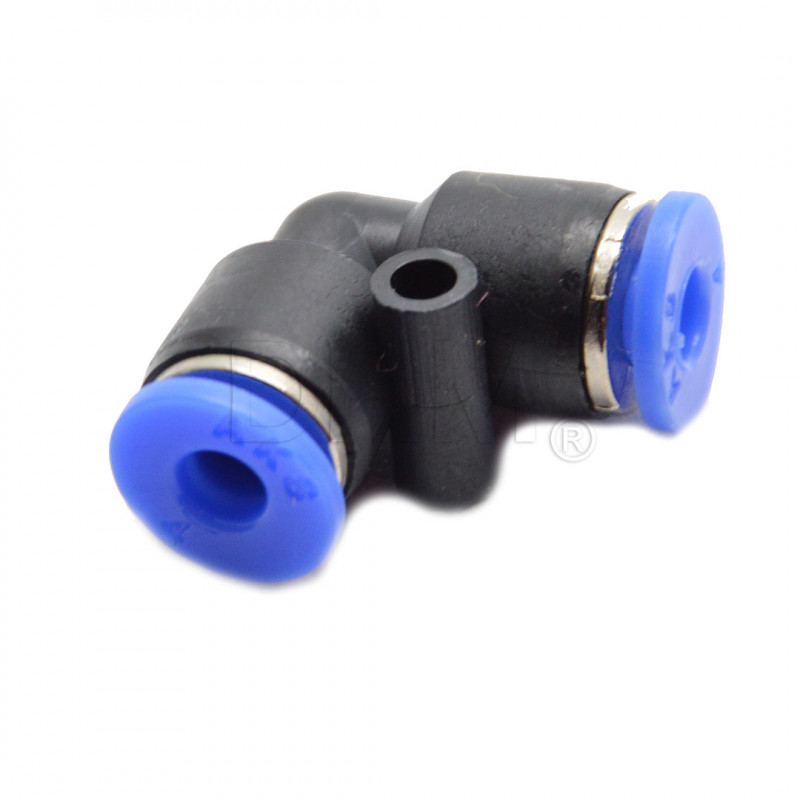

Raccordo pneumatico rapido SPV 5/32

La confezione contiene: 1 x Raccordo pneumatico rapido SPV 5/32

Innesto rapido automatico a L di tipo tubo-tubo, per impianti pneumatici. Questo raccordo è utilizzato in tutti i processi di automazione industriale dove sono presenti impianti pneumatici. Tali raccordi permettono di effettuare rapidi collegamenti di tubi calibrati in materiale plastico in ogni punto di un impianto pneumatico, manualmente e senza l’ausilio di utensili. Il collegamento e la tenuta pneumatica sono garantiti dall’accoppiamento interno di una molletta d’aggraffaggio e di un’O-Ring. Una volta inserito il tubo nel raccordo fino in battuta, la molletta lo aggraffa uniformemente impedendone l’uscita. L’estrazione del tubo avviene tramite la pressione del collare in tecno-polimero POM chiamato anello estrattore. Per il collegamento occorre tagliare il tubo a 90° verificando l'assenza di bave interne ed esterne e facendo attenzione che il tubo non si presenti ovalizzato dopo il taglio. Quindi si inserisce il tubo nel raccordo spingendo fino in battuta. Per estrarlo basta esercitare una leggera pressione sull'anello estrattore.
