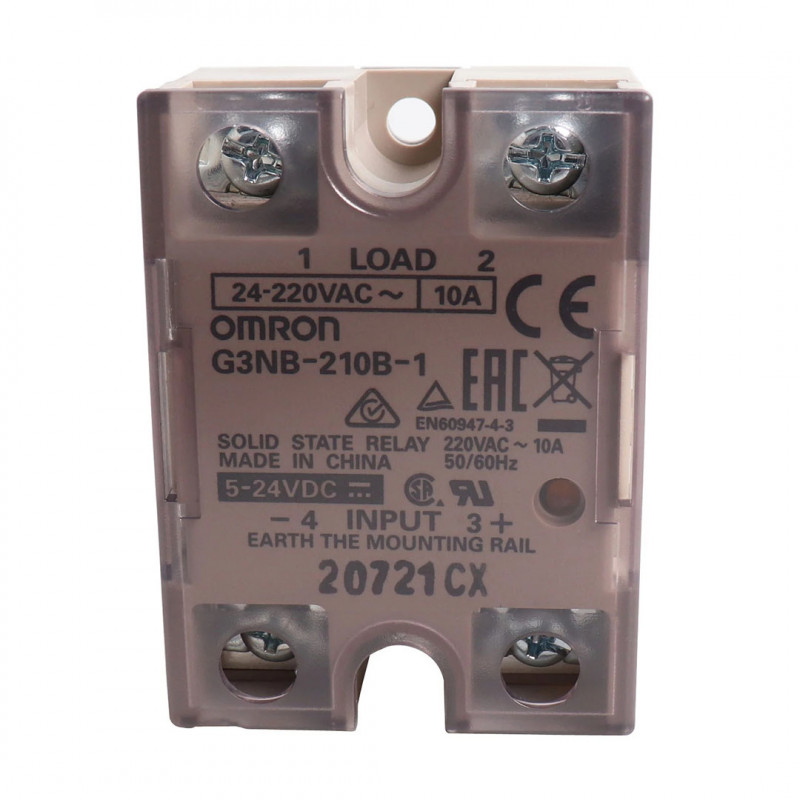

L'unità G3NB-210B-1 di Omron è un relè SSR con uscita a 10 A, equivalente al modello G3NB-210A-1
Il relè G3NB-210B-1 è progettato per tensioni di ingresso comprese tra 5 e 24 V, mentre un varistore integrato assorbe le sovratensioni esterne e un indicatore di funzionamento consente di monitorare il funzionamento.
I relè statici di questa linea sono di tipo hockey-puck.
Caratteristiche principali:
Tutti i modelli hanno le stesse dimensioni compatte, offrendo quindi lo stesso passo di montaggio.
Il varistore integrato assorbe efficacemente eventuali transistor di tensione esterni.
Spia LED di funzionamento.
Calotta di protezione per maggiore sicurezza.
Certificati UL, CSA e TÜV.
Il relè può essere montato in barra DIN tramite piastrina di montaggio rapido. Per montare il relè sulla
guida DIN, innanzitutto installarlo sulla piastrina di montaggio rapido tramite la molla. Quando un relè è montato su una guida DIN, invitiamo a rispettare i valori nominali per i relè senza dissipatore di calore.
Precauzioni per la sicurezza
Trattandosi di un’apparecchiatura elettrica invitiamo a fare particolare attenzione nel suo utilizzo.
Il contatto con la sezione sotto carica potrebbe in alcuni casi provocare scosse elettriche di lieve entità. Non toccare la parte dei terminali del relè statico G3NB (la sezione sotto carica) in presenza di alimentazione. Accertarsi di installare il coperchio prima dell'uso.
Dato che il relè statico G3NB e l’eventuale dissipatore di calore si scaldano, in alcuni casi potrebbero causare lievi ustioni. Non toccare il relè statico G3NB o il dissipatore in presenza di alimentazione o subito dopo lo spegnimento.
Il circuito di assorbimento interno è sotto carica e potrebbe in alcuni casi provocare scosse elettriche di lieve entità. Non toccare i terminali del circuito principale del relè statico G3NB subito dopo lo spegnimento.
Accertarsi che durante il cablaggio l'alimentazione sia scollegata e al termine del cablaggio installare sempre il copriterminali. Il contatto con i terminali sotto carica potrebbe in alcuni casi provocare scosse elettriche di lieve entità.
Non cortocircuitare la sezione del carico, in quanto il relè statico G3NB potrebbe danneggiarsi. Per evitare cortocircuiti accidentali, installare un dispositivo di protezione, ad esempio un fusibile a risposta rapida, sulla linea di alimentazione.
