E3D ToolChanger and Motion System è una piattaforma di ricerca avanzata che consente fino a quattro strumenti multimateriale/multifunzione (come laser, strumenti pick & place, estrusori, telecamere di ispezione e qualsiasi altra cosa tu possa immaginare), da utilizzare durante una singola stampa. Puoi scegliere tra un pacchetto di strumenti 4 x Bowden V6 o un pacchetto di strumenti 4 x Direct Hemera. Gli estrusori e i tubi in PTFE sono inclusi in questo pacchetto insieme al sistema di movimento, al meccanismo di cambio utensile e alla connettività Duet a tua scelta.
Opzioni di controllo Duet
- WiFi: connettiti in remoto al tuo ToolChanger tramite computer, laptop o tablet.
- Ethernet: la tua macchina è in un garage o in un capannone con un segnale WiFi instabile? Garantisci una connessione affidabile collegando il tuo computer o laptop a ToolChanger.
Testina di stampa

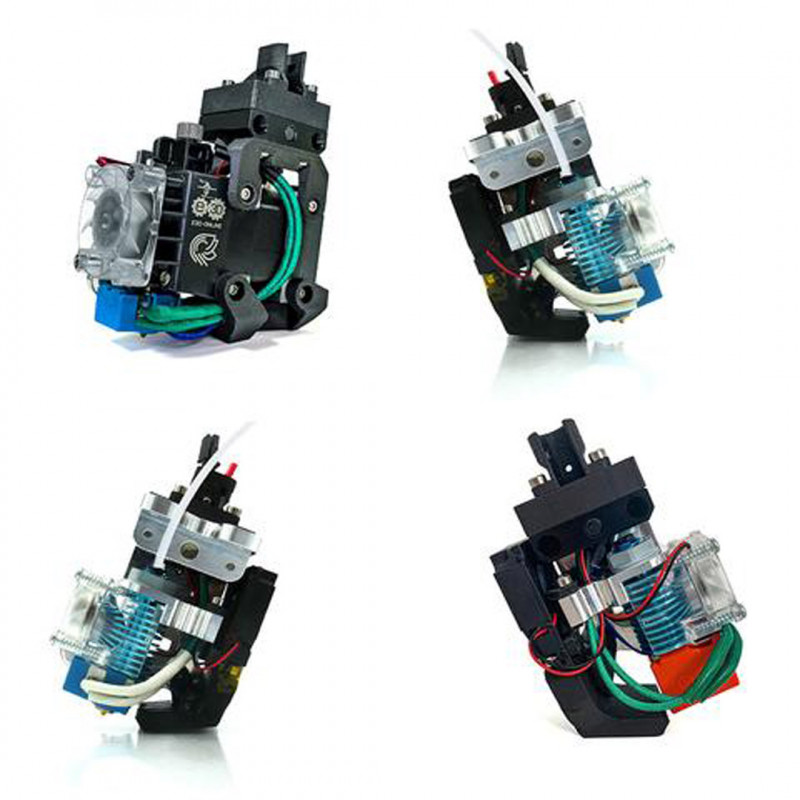

- Hemera XS: sfrutta tutta la potenza di Hemera con le teste degli utensili a trasmissione diretta, che forniscono un controllo del filamento di prima classe con percorsi dei filamenti corti e una presa senza compromessi. Perfetto per materiali impegnativi come TPE e TPU
Sistema di movimento
- Un sistema CoreXY Motion ispirato a Fabtotum fornisce una piattaforma veloce, precisa e robusta. Senza motori volanti, senza percorsi di cinghia incrociati e una massa in movimento incredibilmente leggera.
- Il Motion System è costruito per alte velocità e rapide accelerazioni. I motori Moon e le cinghie 2GT originali Gates producono prestazioni veloci, affidabili e di lunga durata.
- Per garantire l'elevata precisione del Motion System, i tre assi principali sono preassemblati, consentendo una semplice esperienza di assemblaggio senza ulteriore necessità di tensione.
ToolHead
Il ToolChanger ToolHead è il componente meccanico centrale del sistema di cambio utensile. Imbullonato direttamente sull'X-Carriage del Motion System, fornisce l'azione di ritiro e consegna che consente l'uso di diversi ToolHead utilizzando la piastra portautensili E3D standardizzata.
Elettronica
Il kit di cablaggio Duet2 fornisce una soluzione plug & play ben gestita per l'esecuzione di Motion System, ToolChanger ToolHead e fino a quattro strumenti V6 Bowden HotEnd. Sebbene progettato per il WiFi/Ethernet di Duet2, dovrebbe essere generalmente applicabile a qualsiasi microcontrollore in grado di controllare quattro strumenti.
Notare che:
L'alimentatore ToolChanger da 400W non è adatto per l'uso con il piatto E3D Varipower, se si prevede di utilizzare un pianoVaripower sarà necessario procurarsi un alimentatore con wattaggio più elevato.
Caratteristiche principali del sistema di movimento:
- Piastra superiore in alluminio fresato a CNC.
- Sistema di movimento in stile CoreXY Fabtotum.
- Rotaie e carrelli originali Hiwin.
- Cinghie, pulegge e tendicinghia originali Gates.
- Parzialmente assemblato.
- Volume di costruzione di 200 mm x 300 mm x 300 mm.
Caratteristiche principali del ToolChanger ToolHead:
- Cinematica del vincolo esatto a sei punti.
- Meccanismo di bloccaggio a molla ad alta tensione.
- Finecorsa asse Z integrato.
Caratteristiche principali del letto riscaldato ad alta temperatura:
- 110V CA o 240V CA (a seconda della regione)
- Temperatura massima di esercizio: 200°C
- Piastra in alluminio da 3 mm (lega: serie 6000)
- Termistore 104-GT2
Il pacchetto Hemera XS Tool Kit include:
- 1 x sistema di movimento
- 1 x confezione di cavi Duet
- 1 x ToolChanger ToolHead
- 4 x kit di aggiornamento degli strumenti Hemera
- 4 x estrusori Hemera XS (24V)
- 80 x unità di PTFE
- 1 x 4 mm vetro borosilicato 300 x 200 mm
- 1 x DueX5
- 1 x SSR
- 1 x piano riscaldato ad alta temperatura 110V o 240V
- 1 x scheda principale Duet WiFi o Ethernet
- 1 x 24V alimentatore switching
- 10 x clip
La confezione contiene: 1 x ToolChanger & Motion System Bundle inc Tools & Hemera Extruders - E3D
Nello specifico verrà spedito un ToolChanger & Motion System Bundle inc Tools & Hemera Extruders nella configurazione scelta in fase d'ordine.
