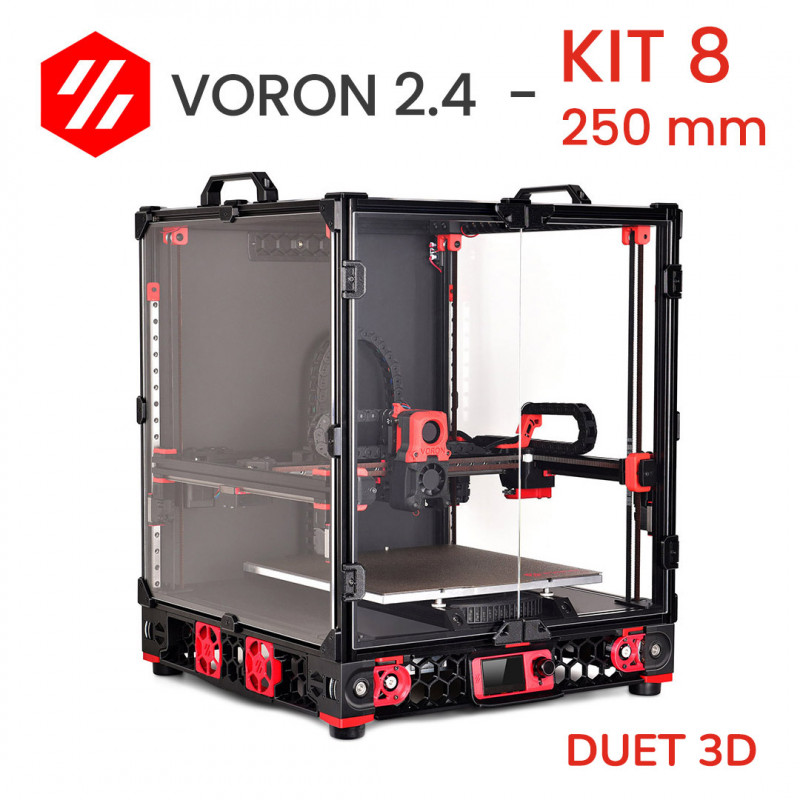

Voron 2.4 STEP 8: elettronica originale Duet3D - alimentatore Mean Well - cablaggi made in Italy
Questo ottavo step per la costruzione della vostra Voron 2.4 r2 è costituito dai componenti elettronici: dalla scheda di controllo Duet Mini 5+ al cablaggio made in Italy, dal sistema BUS CAN-FD all’alimentatore Mean Well.
Il kit Voron 2.4 DHM prevede di base un’elettronica 32bit progettata e prodotta dal team Duet3D. nel kit sarà fornita anche tutta la minuteria, compresi i connettori e la viteria per il fissaggio dei vari componenti.
Quali sono le caratteristiche di questo STEP 8?
- Alimentatore Mean Well: scegliere un alimentatore di qualità è uno dei punti principali per ottenere una stampante affidabile. Disponibile in diverse potenze in base alle proprie necessità.
- Duet Mini5+: scheda di controllo Duet3D a 32bit con bus ad alta velocità. È una scheda che bilancia valore e prestazioni. Permette di gestire motori, ventole, riscaldatori, schermo e non solo. Disponibile nelle versioni ethernet e Wifi.
- Duet Mini2+: espansione da accoppiare alla Mini5+ per collegare fino a 7 motori gestiti da driver Trinamic 2209 (fino a 1,4 A RMS e 2 A di picco).
- Duet 1LC: permette tramite BUS il controllo completo del gruppo estrusore (Afterburner o Stealthburner): l'intera cablatura viene ridotta a 4 fili. Gestisce motore passo-passo, riscaldatore, sensori di temperatura, ventole, z-probe e sensore filamento. Caratteristica importante è l’accelerometro incorporato che permette un’analisi e rimozione delle vibrazioni lungo gli assi.
- Cavi made in Italy: cavi FROR multipolari flessibili per trasmissione di energia, segnali e comando. Forniti dimensionati secondo l’impiego specifico. Sono isolati in PVC e con guaina in PVC. Le caratteristiche principali dei cavi FROR sono: non propagazione della fiamma, non propagazione dell’incendio, ridotta emissione fumi, gas tossici e corrosivi. Grazie alla loro flessibilità possono anche essere posati in catene passacavi.
- Cavo BUS Schermato RS 485 1x2x22/7AWG: per il collegamento della 1LC alla scheda di controllo. Si tratta di un cavo BUS schermato a 2 fili.
- Catene portacavi: le catene fornite hanno raggio di curvatura di 18 mm. Questo permette di installarle in uno spazio ridotto. Le peculiarità di queste catene sono: apertura a scatto nel lato esterno, attacco con 3 fori, lunghezza configurabile modulare - si possono accorciare o allungare togliendo o aggiungendo maglie, protezione dei cavi data da finiture lisce, robusta, facile da assemblare, piccole dimensioni in altezza e passo, funzionamento silenzioso grazie al passo ridotto.
- Duet Rotating magnet: può essere incluso nel kit anche il sensore di fine filo rotating magnet di Duet3D. Si tratta di un sensore filamento che permette un controllo in continuo del flusso con una campionatura ogni 40ms. Questo permette di intercettare in tempo reale ad esempio eventuali intasamenti dell’hot end o sistema di estrusione sotto sforzo (primo layer troppo schiacciato, sovra-estrusioni, superamento portata volumetrica hot end). Mette in pausa la stampa permettendo all’operatore di intervenire e salvarla.
- PanelDue 7i (Duet3D): lo schermo è un aiuto a bordo macchina per vari motivi, ad esempio le operazioni di carico/scarico filamento, pre-riscaldamento, avvio stampa. La stampante con scheda di controllo Duet3D, però, può essere controllata anche senza schermo. Infatti può essere utilizzata la web-interface Duet3D. si tratta di un’interfaccia gestibile direttamente da browser che permette il controllo della macchina tramite wifi o ethernet nella stessa rete. È possibile anche gestirla da remoto con le opportune personalizzazioni.
Nota per l’assemblaggio
- Durante la fase di cablatura della macchina sarà necessario ribaltare più volte la macchina per passare i cavi dal vano dell’elettronica nella parte bassa, alla cabina di stampa nella parte superiore. Fare attenzione: bloccare gli assi XY con delle fascette può essere d’aiuto per evitare danni.
- Come prima cosa va organizzato lo spazio disponibile sulle barre DIN già installate nella parte sottostante alla stampante. Lo spazio, date le dimensioni della base, sarà esatto per il modello da 250mm, mentre sarà abbondante per il modello da 350mm. Consigliamo dunque di posizionare tutti i vari componenti, fissarli con le apposite staffe e passare poi alla cablatura.
- Occorre fare particolare attenzione alla crimpatura dei terminali. In particolare i JST della scheda Duet3 1LC sono particolarmente piccoli e occorre attrezzarsi di pinze adeguate nel caso non siano già a vostra disposizione. Potete eventualmente trovarle nel nostro sito nella sezione dedicata.
Nota per il cablaggio
L’ordine da seguire per un corretto cablaggio della stampante Voron 2.4 è il seguente:
- Preparare i cavi crimpati da un solo lato.
- Cablare tutti i componenti dell’Afterburner (o Stealthburner) alla scheda 1LC.
- Iniziare a posare nella catena dell’asse X il cavo BUS e il cavo di alimentazione per il gruppo estrusore.
- Una volta raggiunto l’asse Y inserire anche il cavo dei finecorsa nella catena dell’asse Y e procedere verso il retro della macchina vicino al motore B.
- Far scendere i cavi nella catena lungo l’asse Z. Nel caso non ci sia abbastanza spazio per il cavo del motore A si può lasciare esterno fissandolo con delle fascette. Utilizzando cavi doppia guaina per garantire migliori performance nel tempo, lo spazio delle catene in alcuni casi, se i cavi non vengono disposti a regola d’arte, è ristretto. Non abbiamo modificato la sezione delle catene previste dal progetto Voron perché questo andrebbe a ridurre l’area di stampa. Utilizzando cavi a doppia guaina come quelli forniti non ci sono problemi anche se installati al di fuori delle catene.
- Passare dal foro sul fondo del deck panel. Capovolgere il telaio e percorrendo le canaline raggiungere gli spinotti sulla scheda di controllo.
- Arrivati a questo punto occorre cablare la scheda. Consigliamo di controllare lo schema di cablaggio della scheda Duet Mini5+, o di altra scheda da montare, per evitare di commettere errori. Posizionare quindi a misura i cavi: si può tenere il cavo in eccesso nelle canaline, o si possono tagliare a misura, per poi procedere alle crimpature.
- Collegare i cavi di comando alla scheda, quelli di alimentazione DC all’alimentatore, quelli AC al piano riscaldato (ricordarsi il collegamento della messa a terra) e così via. Seguire le indicazioni descritte nel manuale allegato, in cui trovate anche delle immagini esemplificative.
- Prima di accendere la stampante riverificare con accuratezza l’intera cablatura sotto e sopra. Questo previene possibili danni!
- Prima di avviare la stampante Voron 2.4 sarà necessario caricare il firmware per poter stampare. Se non siete soliti utilizzare Duet potete consultare la documentazione ufficiale per il primo avvio della scheda. Trovate tutti i dettagli qui: https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mini_5+_Hardware_Overview
- Compilare il firmware a mano può essere complicato. Per questo motivo, si consiglia di utilizzare RepRapFirmware Configuration Tool per impostare la configurazione iniziale della macchina. Questo strumento creerà una serie di file da inserire nella scheda SD, tra cui config.g e macro di sistema per l'homing, il probing, la pausa, la ripresa e l'annullamento. Qui i dettagli:
https://docs.duet3d.com/en/How_to_guides/Configuring_firmware
https://configtool.reprapfirmware.org/Start
- Potrete poi personalizzare il firmware in base alle necessità. In alternativa è possibile scegliere come optional un firmware pre-settato da caricare senza difficoltà.
Per maggiori specifiche potete consultare il nostro BLOG, dove troverete guide dedicate:
https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13
Nota sulla sicurezza
Tutti i cavi e i componenti elettronici sono di prima qualità. Se però il cablaggio non viene eseguito a regola d’arte, facendo attenzione alle crimpature, al passaggio dei cavi nelle apposite canaline, e al corretto collegamento, possono verificarsi dei problemi. A seconda del livello di competenza, quindi, può essere utile fare pratica con le crimpature e le saldature prima di cablare il tutto. Le crimpature sbagliate sono una delle principali fonti di problemi con macchina in funzione e talvolta sono difficili da identificare!
Quando si cablano i componenti elettronici della stampante Voron 2.4, si lavora con cavi a tensione di rete (220V AC). Prima di toccare qualsiasi filo o terminale, verificare sempre che la stampante sia scollegata e che i condensatori degli alimentatori si siano scaricati.
La scheda Duet Mini5+ prevede già dei fusibili sulle uscite di potenza DC, è previsto inoltre un fusibile AC nel power inlet a monte dell’impianto elettrico. Si può eventualmente aggiungere un fusibile DC sulla linea di alimentazione della scheda 1LC per isolare, in caso di malfunzionamenti, la testa di stampa dal resto della macchina.
Meglio abbondare in cautela, piuttosto che generare danni.
Non collegate o scollegate mai alcun dispositivo mentre la stampante è alimentata. Oltre a costituire un pericolo per la sicurezza, è molto facile danneggiare i componenti elettronici. In particolare, i driver passo-passo possono essere facilmente danneggiati collegando o scollegando i motori passo-passo mentre sono alimentati.
Voron 2.4: un’introduzione
Il modello Voron 2.4 è un progetto di stampante 3D a movimentazione CoreXY con piano fisso ideato da Voron Design. Questa stampante è nota per la sua affidabilità e per le elevate prestazioni.
Rimanendo fedele ai fondamenti del progetto RepRap, la Voron 2.4 è completamente open-source, personalizzabile e autocostruibile.
I kit DHM di Voron 2.4 nascono dall’esigenza di raccogliere le varie richieste dei nostri clienti: da chi fatica a reperire il materiale a chi ha evidenziato delle lacune e dei punti critici nei kit già disponibili in commercio. I kit DHM nascono dalla nostra esperienza nel settore della stampa 3D e dalla conoscenza di produttori di qualità. Grazie, inoltre, alla nostra officina interna abbiamo creato componenti su misura apportando migliorie al progetto per dare affidabilità e prestazioni ottimali.
I kit DHM di Voron 2.4 sono disponibili attualmente in 3 varianti principali che differiscono solo per le dimensioni dello spazio di costruzione:
- Kit Voron 2.4 250 mm → 250x250x250 mm
- Kit Voron 2.4 300 mm → 300x300x300 mm
- Kit Voron 2.4 350 mm → 350x350x350 mm
C’è la possibilità di alcune personalizzazioni in alcuni step del kit, come ad esempio la scelta dell’estrusore o la scelta della scheda di controllo.
Vuoi costruire la tua stampante 3D Voron 2.4?
I nostri kit passo passo per Voron 2.4 prevedono 9 step + un decimo opzionale. In ogni step si potranno trovare i componenti per il montaggio accompagnati da un manuale con le istruzioni e le accortezze di costruzione.
Abbiamo deciso di suddividere in vari passaggi la costruzione della Voron 2.4 per facilitare i momenti di assemblaggio e per permettere anche l’acquisto dilazionato nel tempo. Puntiamo sulla qualità e affidabilità dei componenti, piuttosto che offrire un kit economico o incompleto.
Perché comprare una Voron 2.4 in kit?
I possessori delle Voron 2.4 la elogiano per la sua affidabilità e velocità. Comprando una stampante in kit si possono personalizzare vari punti: dall’aspetto estetico, alla scelta delle dimensioni, del tipo di elettronica, di estrusore e molti altri.
L’approccio del kit Voron 2.4 DHM è a STEP: un approccio passo passo per costruire, ognuno con i propri tempi, una stampante Voron. Ogni step ha tutto il necessario per concludere quella specifica parte di assemblaggio e questo permette di poter mettere in pausa il progetto e riprenderlo senza particolari difficoltà.
Abbiamo suddiviso e personalizzato alcuni passaggi della guida ufficiale Voron in manuali specifici per ogni step scaricabili in PDF. Troverete così il supporto passo passo per l’assemblaggio. Il manuale di questo step è disponibile nella sezione “Allegati” di questa pagina.
Dai un occhio al nostro BLOG: https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13
Il kit contiene (BOM STEP 8 V2.4):
1 x Alimentatore LRS 200 24 AC/DC CONVERTER 24V 211W MEAN WELL
1 x Relè stato solido Fotek SSR 40 DA
1 x Duet 3 Mini 5+ Ethernet
1 x Duet 3 Expansion Mini 2+
1 x Duet 3 Toolboard 1LC
1 x Finecorsa X/Y Microswitch Endstop PCB
1 x Scheda PCB endstop asse Z con cavo 40cm
1 x Puleggia GT2 Ø 5mm 20 denti H6
1 x Albero temprato e rettificato Ø 5 mm x 30 mm
3 x Cavo BUS schermato per dispositivi elettronici RS 485 1x222/7AWG
4 x CAVO FROR BLU PER ESTERNO 2x0,5 al metro
2 x CAVO FROR BLU PER ESTERNO 4x0,5 al metro
1 x CAVO FS17 1 GV CORDA FS17 1X2,5 G/V al metro
1 x Cavo FS17 450/750V BLU 1x2,5 mm al metro
1 x Cavo FS17 450/750V MARRONE 1x2,5 mm al metro
1 x CAVO FS18 2X2,5 300/500V CPR C MARRONE al metro
10 x CONNETTORE A INNESTO FEMMINA faston
20 x CAPICORDA BLU A FORCELLA vite 4mm
15 x TUBETTO TERMINALE PREISOLATO sez. 2,5mmq P 8mm BLU
20 x Fascetta in nylon nero 100x2,5 mm
1 x Guaina termoretraibile termorestringente
1 x Kit catene portacavi DHMpro 1 pezzo 15x10 + 2 pezzi 10x10 con apertura esterna
1 x Staffa di supporto per relè G3A SSR su guida DIN
2 x Canalina con feritoie per posa dei cavi con coperchio
2 x Ventola doppio cuscinetto 60x60x20mm 24V
3 x Connettore di giunzione a leva compatto a 5 posizioni Wago
1 x Interruttore basculante 16A 250V /125V NERO
1 x Modulo di ingresso alimentazione AC: Presa + filtro YB11 B2 + fusibile
13 x Dado esagonale zincato M3
2 x Dado autobloccante zincato M4
2 x Vite 5x12 testa cilindrica con incasso a brugola zincata
2 x Vite 4x14 testa cilindrica bombata con intaglio a croce zincata
35 x Vite 3x8 testa cilindrica con incasso a brugola zincata
4 x Vite 3x12 testa cilindrica con incasso a brugola zincata
8 x Vite 3x16 testa cilindrica con incasso a brugola zincata
4 x Vite 3x20 testa cilindrica con incasso a brugola zincata
2 x Vite a testa cilindrica con incasso a brugola zincata 3x30
8 x Vite a testa piana svasata con incasso a brugola zincata 3x6
4 x Vite a testa piana svasata con incasso a brugola zincata 3x10
5 x Vite a testa cilindrica bombata con incasso a brugola zincata 4x6
7 x Vite 5x10 testa cilindrica bombata con incasso a brugola zincata
4 x Vite 3x16 testa cilindrica bombata con incasso a brugola inox
4 x Vite autofilettante a testa cilindrica con incasso a croce nere 2x10 (per plastiche supporto fissaggio duet)
28 x Inserto filettato ottone M3 - 3x4x5 mm
8 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M3
9 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M5
1 x Chiave a brugola 2 mm ISO 2936 DIN 911 acciaio zincato allen key
1 x Chiave a brugola 2.5 mm ISO 2936 DIN 911 acciaio zincato allen key
1 x Chiave a brugola 3 mm ISO 2936 DIN 911 acciaio zincato allen key
OPTIONAL
1 x Cavo ethernet precablato (complete di cavo e presa RJ45 lato scheda e presa a pannello femmina per collegamento rete LAN)
1 x Duet3D Filament Monitor Rotating Magnet sensore filamento
1 x Duet3D PanelDue Integrated 7
1 x Kit Plastiche step 8
