Voron 2.4 STEP 5: Telaio e guide lineari del gantry (Core XY)
Questo quinto step per la costruzione della vostra Voron 2.4 è costituito dai componenti per il montaggio del gantry che rappresenta un sistema a 4 punti di livellamento su Z e gestisce gli assi X e Y tramite un sistema core XY.
Dunque i componenti principali sono profili strutturali, guide lineari e pulegge.
In questo passaggio serviranno anche i blocchi di A-drive / B-drive e A-idler / B-idler (preassemblati nello step precedente). Si tratta, infatti, di 4 blocchi da montare sugli angoli del gantry che permetteranno la movimentazione degli assi x e y della stampante Voron 2.4.
Quali sono le caratteristiche di questo STEP 5?
- Pulegge: questo step del kit Voron 2.4 comprende le pulegge per la trasmissione del moto. Si tratta di pulegge GT2, che vengono fornite in alluminio nero anodizzato.
- Profili estrusi in alluminio: profili in alluminio anodizzato tagliati a misura e lavorati secondo la lista ufficiale Voron
- Dadi e viteria: i dadi inclusi in questo step sono dadi per profilati in alluminio serie 5 a molla che quindi possono essere inseriti nella cava all’occorrenza durante la costruzione senza dover installarli in fase di pre-montaggio.
- Guide lineari in acciaio inossidabile MGN9 e MGN12 della linea DHM pro: le guide lineari in acciaio inossidabile temprato non arrugginiscono e sono estremamente durevoli. (Le guide sono fornite confezionate singolarmente e lubrificate pronte per l’utilizzo. Se però l’assemblaggio si prolunga nel tempo consigliamo di ripetere la procedura di pulizia e lubrificazione prima della messa in funzione).
- Pattini per guide lineari: arrivano già montati sulle guide – sono pattini a precarico medio per garantire elevata rigidezza strutturale. Durante l’assemblaggio delle varie parti il gantry dovrà essere capovolto. Vi invitiamo, dunque, a bloccare i pattini sulla guida - ad esempio fermandoli con dello scotch di carta in modo temporaneo per assicurarsi che non fuoriescano.
Nota per l’assemblaggio
- Importante in questo step prestare attenzione e verificare la messa in squadra delle varie parti del gantry tra loro e del montaggio delle guide lineari che devono essere centrate nei profili. Si consiglia di utilizzare l’apposito riferimento stampato per allineare le guide ai profili. Bisogna inoltre procedere a un montaggio sequenziale, secondo il manuale. In particolare quando si va a installare l’asse X nel gantry.
- Questo step è cruciale per la precisione delle geometrie delle stampe che si andranno poi a realizzare con questa stampante 3D. Vi invitiamo, dunque, a prestare attenzione ai particolari e ad assemblaggio completato ricontrollare che tutti i componenti (pulegge, cuscinetti e guide) siano allineati e rispettino la posizione indicata dal manuale.
- Includiamo nel kit i grani in ottone per il fissaggio delle plastiche. Questi inserti filettati hanno uno speciale profilo a spirale per garantire la migliore tenuta possibile. Prodotti in ottone di alta qualità, hanno un'eccellente conduttività termica e resistenza alla corrosione.
- Le plastiche non sono incluse di default ma sono selezionabili come optional. Se vengono selezionate saranno fornite tutte le parti strutturali e le parti estetiche. Puntando alla massima qualità abbiamo ristretto a due materiali le possibili scelte: Nylon Carbon e ASA. Il primo ha eccellenti caratteristiche fisico-meccaniche e il secondo, valido sostituto dell'ABS, ha proprietà meccaniche ottimizzate, resistenza ai raggi UV e permette un'ampia personalizzazione di colori. Abbiamo suddiviso le parti stampate in tre gruppi: STRUTTURALI - PRIMARIE - SECONDARIE. Utilizzando questi abbinamenti potrai ottenere un esemplare unico scegliendo tra più di 200 combinazioni di colore. La customizzazione rende la tua Voron 2.4 personale e rappresentativa del tuo stile!
Voron 2.4: un’introduzione
Il modello Voron 2.4 è un progetto di stampante 3D a movimentazione CoreXY con piano fisso ideato da Voron Design. Questa stampante è nota per la sua affidabilità e per le elevate prestazioni.
Rimanendo fedele ai fondamenti del progetto RepRap, la Voron 2.4 è completamente open-source, personalizzabile e autocostruibile.
I kit DHM di Voron 2.4 nascono dall’esigenza di raccogliere le varie richieste dei nostri clienti: da chi fatica a reperire il materiale a chi ha evidenziato delle lacune e dei punti critici nei kit già disponibili in commercio. I kit DHM nascono dalla nostra esperienza nel settore della stampa 3D e dalla conoscenza di produttori di qualità. Grazie, inoltre, alla nostra officina interna abbiamo creato componenti su misura apportando migliorie al progetto per dare affidabilità e prestazioni ottimali.
I kit DHM di Voron 2.4 sono disponibili attualmente in 3 varianti principali che differiscono solo per le dimensioni dello spazio di costruzione:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
C’è la possibilità di alcune personalizzazioni in alcuni step del kit, come ad esempio la scelta dell’estrusore o la scelta della scheda di controllo.
Vuoi costruire la tua stampante 3D Voron 2.4?
I nostri kit passo passo per Voron 2.4 prevedono 9 step + un decimo opzionale. In ogni step si potranno trovare i componenti per il montaggio accompagnati da un manuale con le istruzioni e le accortezze di costruzione.
Abbiamo deciso di suddividere in vari passaggi la costruzione della Voron 2.4 per facilitare i momenti di assemblaggio e per permettere anche l’acquisto dilazionato nel tempo. Puntiamo sulla qualità e affidabilità dei componenti, piuttosto che offrire un kit economico o incompleto.
Perché comprare una Voron 2.4 in kit?
I possessori delle Voron 2.4 la elogiano per la sua affidabilità e velocità. Comprando una stampante in kit si possono personalizzare vari punti: dall’aspetto estetico, alla scelta delle dimensioni, del tipo di elettronica, di estrusore e molti altri.
L’approccio del kit Voron 2.4 DHM è a STEP: un approccio passo passo per costruire, ognuno con i propri tempi, una stampante Voron. Ogni step ha tutto il necessario per concludere quella specifica parte di assemblaggio e questo permette di poter mettere in pausa il progetto e riprenderlo senza particolari difficoltà.
Abbiamo suddiviso e personalizzato alcuni passaggi della guida ufficiale Voron in manuali specifici per ogni step scaricabili in PDF. Troverete così il supporto passo passo per l’assemblaggio. Il manuale di questo step è disponibile nella sezione “Allegati” di questa pagina.
Dai un occhio al nostro BLOG:
https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13
Il kit contiene (BOM STEP 5 V2.4 350 mm):
1 x E Extrusion (profili 2020) - 340mm
2 x C Extrusion (profili 2020) - 450mm
1 x D Extrusion (profili 2020) - 430mm
8 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x10
1 x Plastiche centraggio guide mgn9 / mgn12 - PETG - Incluse
20 x Vite a testa cilindrica con incasso a brugola zincata 3x8
8 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x16
6 x Dado esagonale zincato M5
8 x Vite a testa cilindrica con incasso a brugola zincata 5x40
8 x Rondella di spessoramento in acciaio 5x10x1 mm
4 x Cuscinetto flangiato F695ZZ
10 x Vite a testa cilindrica con incasso a brugola zincata 3x8
2 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x10
2 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x16
2 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x30
2 x Rondella di spessoramento in acciaio 5x10x1 mm
6 x Vite a testa cilindrica con incasso a brugola zincata 3x16
3 x Inserto filettato ottone M3 - 3x4x5 mm (supp. catena)
26 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M5
34 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M3

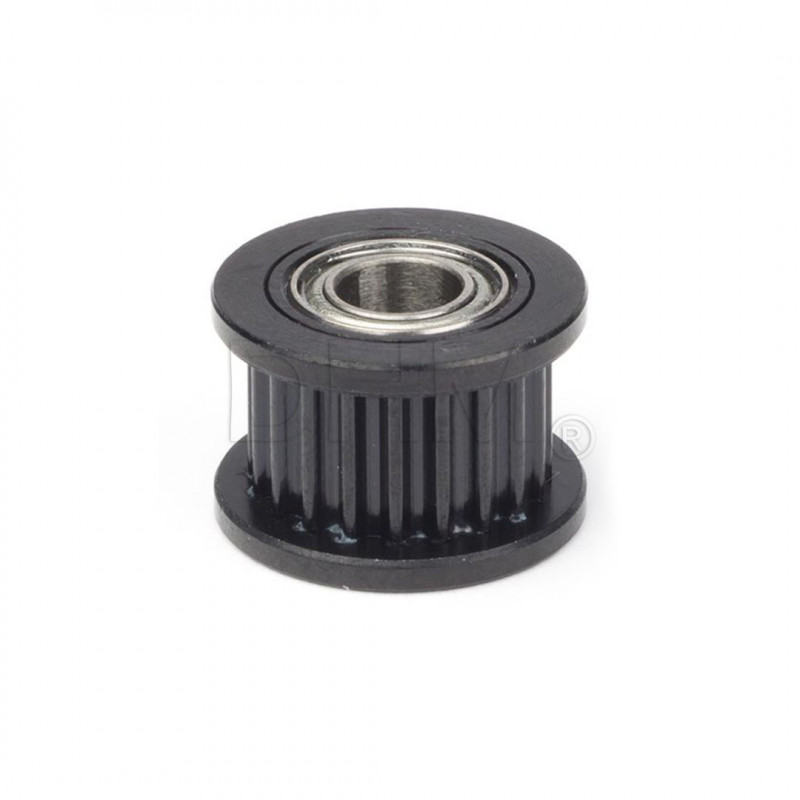

2 x Puleggia GT2 SINCRONA Ø 5mm 20 denti H6 - di colore nero
2 x Guida lineare a ricircolo di sfere MGN9 400 mm - Acciaio inox 440C
1 x Guida lineare a ricircolo di sfere MGN12 400 mm - Acciaio inox 440C
OPTIONAL Kit Plastiche XY joints
