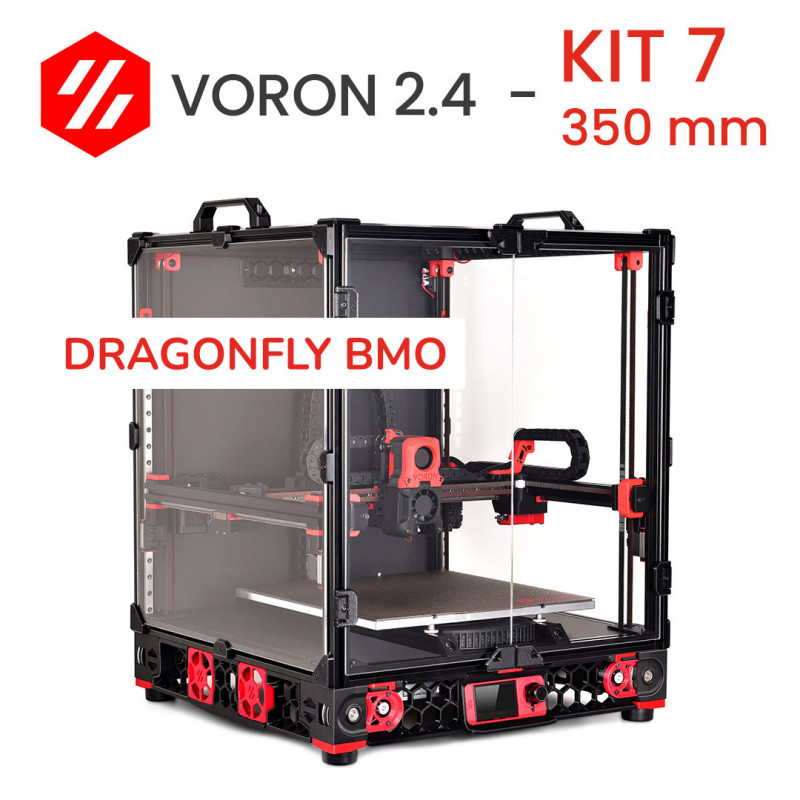

Voron 2.4 STEP 7: Afterburner & Hot end Dragonfly BMO
Questo settimo step per la costruzione della vostra Voron 2.4 r2 è costituito dai componenti per il montaggio dell’estrusore e dell’hot end. Il kit Voron 2.4 DHM ha come gruppo estrusore previsto di default l’Afterburner con gli ingranaggi originali Bondtech. La testa Afterburner è composta da 3 parti principali:
- Il Clockwork, un estrusore ad azionamento diretto con doppio ingranaggio di trascinamento,
- Il gruppo hot end, personalizzabile in base alla tipologia di hot-end utilizzato,
- Il gruppo di raffreddamento che prevede di default una cover con 2 ventole una assiale e una radiale.
I 3 blocchi sono poi agganciati al carrello della guida lineare lungo l’asse X.
È un gruppo estrusore molto compatto e solido di tipologia direct drive che grazie alla sua conformazione può viaggiare a una velocità di lavoro sostenuta.
Si possono montare diversi tipi di hot-end. Proponiamo in questa variante l’hot end Dragonfly BMO (Phaetus) – per chi vuole un hot-end entry level, ma che dà comunque soddisfazioni. Permette di stampare molti materiali tra cui PLA, PETG, ABS, caricati, grazie anche all’ampia gamma di nozzle utilizzabili.
Quali sono le caratteristiche di questo STEP 7?
- Afterburner (Direct drive): Prediligiamo il sistema Direct Drive (rispetto al bowden) in quanto permette di stampare una più ampia gamma di materiali (tra cui i flessibili). La testa di stampa Afterburner, nonostante sia un sistema direct drive, permette grandi velocità e accelerazioni durante il lavoro. Questo è dovuto in principal modo all'estrema compattezza del blocco.
- Estrusore (sistema di trascinamento) BMG - Bondtech mini geared: Set di parti originali Bondtech® con ingranaggi di trasmissione in acciaio temprato rivestiti di nichel lavorati a CNC. Denti super affilati per la massima presa sul filamento. Il Bondtech BMG® grazie agli ingranaggi di precisione e a un rapporto di trasmissione interno di 3:1 permette una grande coppia e una potenza compatta per tutte le vostre applicazioni. Sia che abbiate bisogno di stampe ad alta risoluzione con ugelli piccoli o di stampe ad alto flusso con ugelli grandi, il rapporto di trasmissione ottimizzato, combinato con gli ingranaggi di trasmissione, garantisce precisione e fornisce una potenza di spinta ineguagliabile e ritrazioni fulminee. Inoltre la tecnologia Dual-Drive di Bondtech garantisce un flusso ininterrotto di materiale anche nelle condizioni più difficili. Questo permette di poter utilizzare molti materiali di consistenza differente: dal nylon “scivoloso” al TPU morbido, fino a filamenti ad alta resistenza come i caricati al carbonio.
- Hot end (fusore): Dragonfly BMO (Phaetus) corredato da cartuccia riscaldante, termistore e ugello, pronto per la stampa. È possibile includere degli ulteriori ugelli di ricambio nel kit.
Nota per l’assemblaggio
- Come spiegato sopra l’Afterburner è costituito da 3 parti fondamentali (trascinatore, fusore e ventole) componibili fra loro e intercambiabili, così da poter personalizzare il proprio estrusore a seconda delle esigenze di stampa. Occorre però prestare attenzione ai diversi passaggi di montaggio. C’è un preciso ordine per montare e smontare l’intero blocco, vi invitiamo dunque a seguire attentamente il manuale in allegato.
- In particolare bisogna prestare attenzione all’orientamento dei cavi di ventole, motore e hot-end in quanto devono rispettare un preciso posizionamento per poter passare tra le componenti in plastica che li sostengono ed essere poi bloccati a lato.
- Includiamo nel kit i grani in ottone da inserire nelle plastiche, prestare attenzione a montarli perpendicolari ai pezzi stampati e verificarne l’effettiva presa dopo l’installazione. L’Afterburner è un componente essenziale alla stampa e allo stesso tempo complesso, le varie parti che lo compongono (alcuni pezzi davvero molto piccoli) devono incastrarsi e agganciarsi tra loro perfettamente quindi è d’obbligo cura e precisione in fase di montaggio.
- Le plastiche non sono incluse di default ma sono selezionabili come optional. Consigliamo caldamente per questa parte della stampante dove le temperature e lo stress meccanico sono elevati di optare per il Nylon-Carbon che vi darà delle garanzie in termini di usura e durata nel tempo.
- Per quanto riguarda i cavi dell’Afterburner che resteranno “volanti” al momento del montaggio di questo step, sarà possibile riordinarli nel prossimo step. Infatti potrete ricevere e installare la toolboard 1LC di Duet3D, che essendo posizionata direttamente sull’Afterburner permette una gestione più pulita e semplificata dei cavi: questa prevede un collegamento bus con la scheda madre attraverso un unico cavo.
- Inoltre sarà possibile in un secondo momento e in base alle proprie esigenze integrare varie mods per le ventole, che permettono un raffreddamento più massiccio rispetto alla configurazione standard. Ciò torna utile in particolare quando si devono eseguire stampe ad alto flusso. Queste mods risulteranno ancora più semplici da installare appunto per la conformazione del blocco in 3 parti intercambiabili.
Voron 2.4: un’introduzione
Il modello Voron 2.4 è un progetto di stampante 3D a movimentazione CoreXY con piano fisso ideato da Voron Design. Questa stampante è nota per la sua affidabilità e per le elevate prestazioni.
Rimanendo fedele ai fondamenti del progetto RepRap, la Voron 2.4 è completamente open-source, personalizzabile e autocostruibile.
I kit DHM di Voron 2.4 nascono dall’esigenza di raccogliere le varie richieste dei nostri clienti: da chi fatica a reperire il materiale a chi ha evidenziato delle lacune e dei punti critici nei kit già disponibili in commercio. I kit DHM nascono dalla nostra esperienza nel settore della stampa 3D e dalla conoscenza di produttori di qualità. Grazie, inoltre, alla nostra officina interna abbiamo creato componenti su misura apportando migliorie al progetto per dare affidabilità e prestazioni ottimali.
I kit DHM di Voron 2.4 sono disponibili attualmente in 3 varianti principali che differiscono solo per le dimensioni dello spazio di costruzione:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
C’è la possibilità di alcune personalizzazioni in alcuni step del kit, come ad esempio la scelta dell’estrusore o la scelta della scheda di controllo.
Vuoi costruire la tua stampante 3D Voron 2.4?
I nostri kit passo passo per Voron 2.4 prevedono 9 step + un decimo opzionale. In ogni step si potranno trovare i componenti per il montaggio accompagnati da un manuale con le istruzioni e le accortezze di costruzione.
Abbiamo deciso di suddividere in vari passaggi la costruzione della Voron 2.4 per facilitare i momenti di assemblaggio e per permettere anche l’acquisto dilazionato nel tempo. Puntiamo sulla qualità e affidabilità dei componenti, piuttosto che offrire un kit economico o incompleto.
Perché comprare una Voron 2.4 in kit?
I possessori delle Voron 2.4 la elogiano per la sua affidabilità e velocità. Comprando una stampante in kit si possono personalizzare vari punti: dall’aspetto estetico, alla scelta delle dimensioni, del tipo di elettronica, di estrusore e molti altri.
L’approccio del kit Voron 2.4 DHM è a STEP: un approccio passo passo per costruire, ognuno con i propri tempi, una stampante Voron. Ogni step ha tutto il necessario per concludere quella specifica parte di assemblaggio e questo permette di poter mettere in pausa il progetto e riprenderlo senza particolari difficoltà.
Abbiamo suddiviso e personalizzato alcuni passaggi della guida ufficiale Voron in manuali specifici per ogni step scaricabili in PDF. Troverete così il supporto passo passo per l’assemblaggio. Il manuale di questo step è disponibile nella sezione “Allegati” di questa pagina.
Dai un occhio al nostro BLOG:
https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13
Il kit contiene (BOM STEP 7 V2.4):
1 x Dragonfly Hotend BMO
1 x Termistore Cablato 100 Kohm NTC 100K 3950
1 x Cartuccia riscaldante ceramica – cartridge heater 24V 40 W
1 x Motor Gear - Bondtech
1 x BMG Internals Set for HextrudORT - Bondtech
4 x Vite a testa cilindrica con incasso a brugola zincata 3x16
2 x Vite a testa cilindrica con incasso a brugola zincata 3x40
1 x Stampante 3D PTFE 1,75 mm
4 x Vite a testa cilindrica con incasso a brugola zincata 3x20
4 x Vite a testa cilindrica con incasso a brugola zincata 3x8
6 x Vite a testa cilindrica con incasso a brugola zincata 3x30
2 x Vite a testa cilindrica con incasso a brugola zincata 3x12
16 x Inserto filettato ottone M3 - 3x4x5 mm
1 x Ventola doppio cuscinetto 40x40x10mm 24V
1 x Turbo brushless doppio cuscinetto 40*40*20 mm 24V
1 x 17HS08-1004S-H 1.0A 1.8° Motore passo passo stepper
2 x Fascetta in nylon nero 100x2,5 mm
1 x Plastica per pulley position - PETG - inclusa
OPTIONAL Kit Plastiche AFTERBURNER
Controlla i prodotti correlati per gli STEP successivi e precedenti!
