- Dettagli del prodotto
- Descrizione
Il Vz-HextrudORT è un estrusore leggero e compatto progettato inizialmente da MirageC (Hextrudort). È stato adattato e modificato per facilitare la stampabilità e abbassare il centro di gravità per adattarsi al VzBoT.
Esistono 3 versioni dell'estrusore.
- Una stampata con ingranaggi normali di tipo BMG
- Una stampata con ingranaggi a vite elicoidale e il resto degli ingranaggi BMG (La versione stampata ha anche la possibilità di avere il motore in posizione più alta per adattarsi alla testa di stampa EVA 2.3-2.4)
- Una versione CNC con ingranaggi CNC. Queste novità non sono retro-compatibili con BMG. Può funzionare con motore rotondo nema14 e gear a 8 o 10 denti.
Il prodotto in oggetto è la versione CNC. Prodotto da Vez in collaborazione con Mellow3D. Questa versione è più piccola in direzione Y rispetto ai modelli stampati in 3D, consentendo di avere più spazio disponibile sul retro della testa di stampa VzBoT Vz. Più spazio per montare un radiatore del motore o una scheda CANbus della testa di stampa, ecc.
Il corpo dell'estrusore è realizzato in lega di alluminio 6061 con lavorazione CNC ad alta precisione, che non solo è resistente, ma anche ultraleggero.
Il materiale dell'ingranaggio è in acciaio temprato, in modo da garantire una lunga durata. Questo ingranaggio ha una tolleranza minore e una minore deformazione rispetto all'ingranaggio a iniezione.
Il metallo con conducibilità termica condurrà il calore del motore, ma questo è anche il processo di dissipazione del calore del motore.
Questo modello viene fornito con motore LDO nema 14 con gear di riduzione.
Il rapporto di riduzione dell'estrusore è di 1:6,25, la potenza è superiore del 25% rispetto al motore originale con rapporto di riduzione di 1:5. Utilizzare il motore a 8 denti per impostare l'impulso a 895-905, utilizzare 2209 per l'azionamento e la corrente del motore consigliata è 0,6A-1A.
Si può scegliere tra due versioni di motore:
- Modello con gear a 8 denti: LDO-36STH20-1004AHG
- Modello con gear a 10 denti: LDO-36STH20-1004AHG(XH)
Punti di forza:
- Coppia elevata e peso ridotto: l'estrusore può produrre più forza sul filamento rispetto ad altre unità. Ciò significa che puoi stampare più velocemente senza perdere qualità o inceppamenti del filamento
- Costruzione interamente in metallo: elevata durata
- Il rapporto di riduzione dell'estrusore è 1: 6,25, la potenza è del 25% in più rispetto al motore con rapporto di riduzione 1: 5 originale. Utilizzare il motore a 8 denti per impostare l'impulso su 895-905, utilizzare 2209 per l'azionamento e la corrente del motore consigliata è 0,6 A-1 A
- Design più piccolo e compatto con un peso di 40 grammi (escluso il motore)
- Design dell'ingranaggio integrato
- Il materiale degli ingranaggi è in acciaio temprato
- Il guscio dell'estrusore è realizzato in lega di alluminio 6061
- Design del dente estruso in twill
- Rapporto di trasmissione 8:50
- Tutto in metallo: alluminio CNC
Montaggio
Tutte le versioni del Vz-HextrudORT hanno lo stesso schema di fissaggio. Possono essere montate dalla parte inferiore dell'estrusore utilizzando bulloni M3. La distanza tra i fori di montaggio è di 19 mm, esattamente la stessa di LGX Lite.
È necessario un pezzo di tubo in PTFE tra l'estrusore e l'hotend. La lunghezza varia a seconda dell'estrusore e dell'opzione di montaggio.
Allineamento
È importante che l'albero/ingranaggio principale sia parallelo al tendicinghia e al corpo principale. C'è un piccolo gioco/tolleranza nel gruppo del coperchio anteriore e della piastra posteriore che può causare problemi di oscillazione se non viene allineato correttamente. Per allinearlo correttamente, procedere come segue:
- Accertarsi che il braccio di tensione sia in tensione.
- Allentare i 2 bulloni del motore
- Inserire il filamento nell'estrusore e assicurarsi che il filamento sia caricato fino agli ingranaggi.
- Allentare i 2 bulloni del coperchio anteriore e il terzo bullone anteriore in basso a destra.
- Serrare tutti e 3 i bulloni
- Regolare la posizione del motore in modo da non esercitare troppa pressione sull'ingranaggio POM e serrare i 2 bulloni. (Se il pignone del motore è troppo stretto sull'ingranaggio POM può causare problemi).
Che cos'è VzBoT?
VzBoT è una stampante 3d ad alta velocità e di dimensioni moderate. Basata sul telaio TronXY XS5(A) CoreXY, ma facilmente adattabile ad altri telai in estrusi di alluminio 2020.
Da allora, il progetto VzBoT si è evoluto con componenti strutturali in alluminio fresati CNC e un hotend personalizzato ad alte prestazioni. Il ritmo dello sviluppo del progetto VzBot è stato fulmineo, e ora è una delle stampanti 3D FDM più veloci in circolazione.
La confezione contiene: 1 x Vz-Extruder con motore LDO – Mellow3D
Viene fornita la variante a 8 denti o 10 denti a seconda della scelta della variante in fase d’acquisto.
- Maggiori Informazioni

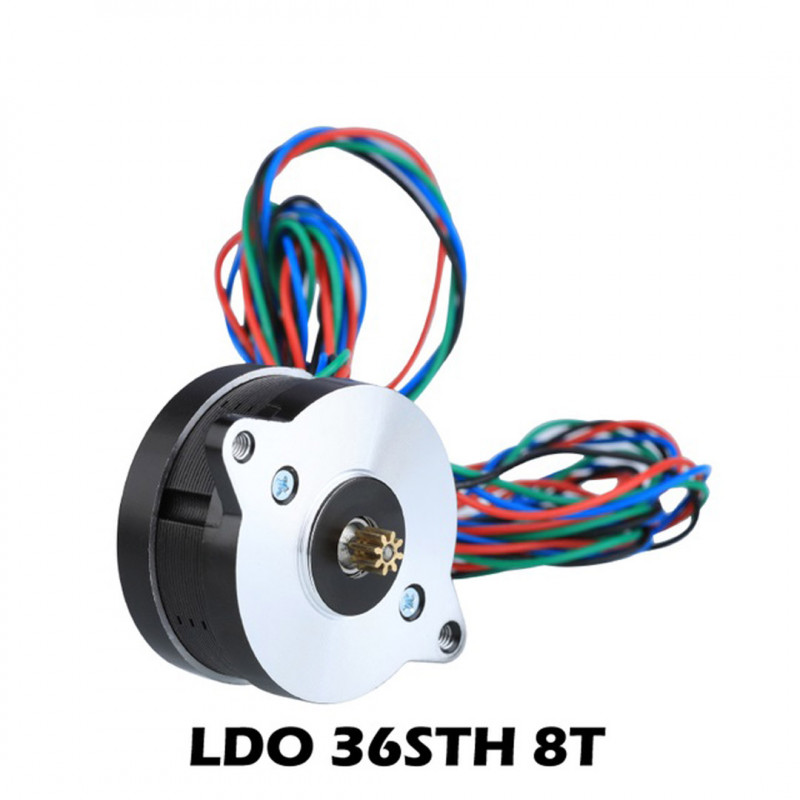

I motori forniti LDO-36STH20-1004AHG oppure LDO-36STH20-1004AHG(XH) hanno le seguenti caratteristiche:
- Numero di fasi: 2
- Voltaggio: DC 2.1V/fase
- Resistenza di fase: 2.1x(1±10%)Ω
- Forza torcente: 100mN-m MIN
- Direzione di rotazione: ACBDA CW
- HI-POT: AC600V/1mA/1S
- Inerzia: 16g-cm2 REF
- Step: 1.8°±5%
- Corrente: DC 1.0A/fase
- Induttanza di fase: 1.6x(1±20%) mH
- Coppia residua: 5 mN-m REF
- Resistenza: 100Mohm (DC500V)
- Classe di isolamento: Classe H 180°C
- Cavo UL1332 AWG26 (200°C)
- Connettore: XH2.54-4P o equivalente
- Lunghezza cavo: circa 1metro
- Peso: circa 85g
Il primo modello ha una gear da 8 denti, il secondo una gear da 10 denti.
Qui tutti i dettagli su Vz-HextrudORT: https://github.com/VzBoT3D/Vz-HextrudORT
Qui puoi trovare maggiori informazioni: https://github.com/VzBot3D/VzBot
Per scoprire di più sul progetto VzBot: https://www.youtube.com/c/Vez3D
Per il supporto della community: https://discord.gg/KWZWvCMxCqPer altre informazioni contattateci.
L'oggetto che riceverete può differire per alcune caratteristiche da quello rappresentato in foto, a seconda del lotto di produzione. Nonostante ciò, la funzionalità è mantenuta.
